우주 환경시험

위성체 발사 시 가해지는 진동·음향 하중과 위성체가 발사체로부터 분리될 때 발생되는 파이로 하중에 대한 위성체 및 구성품의 건전성 및 기능 신뢰성 확인 시험

궤도환경시험

(Orbit Environment Test)

우주 위성 궤도상에서 노출될 수 있는 극저온·고온, 진공 등의 환경에서 위성체 및 구성품의 기능 신뢰성 확인 시험 시험을 수행하고 있습니다.
궤도환경 시험장에는 열진공시험, 열주기시험, Bake-out 설비가 완비되어 있으며, 향후 위성체 열진공 시험장비, 전자파 및 근접전계 시험설비 구축 예정

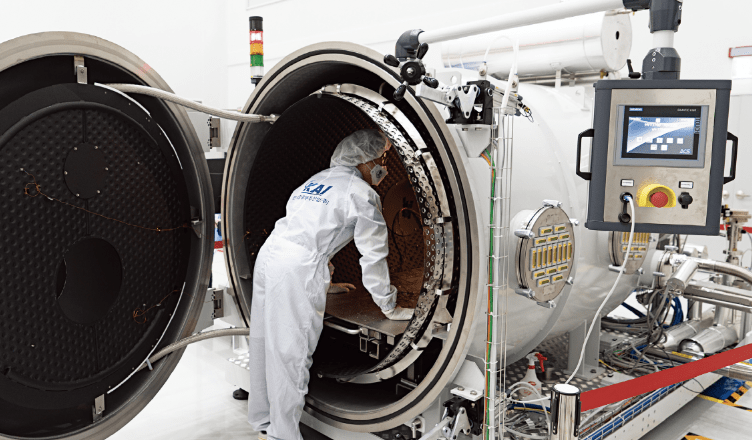

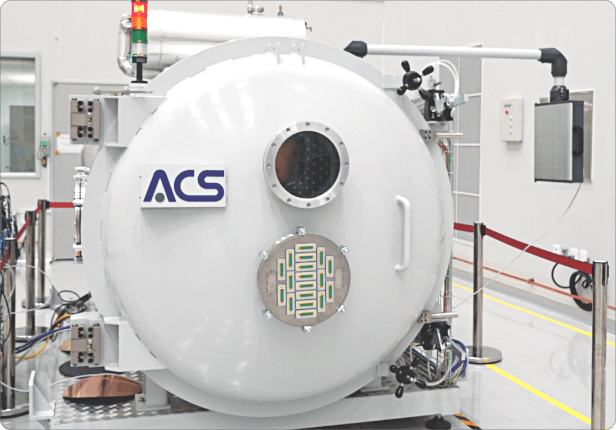

중형 열진공 시험 장비

우주 위성 궤도상에서 노출될 수 있는 극저온·고온, 진공 등의 환경에서 위성체 및 구성품의 기능 신뢰성 확인 시험

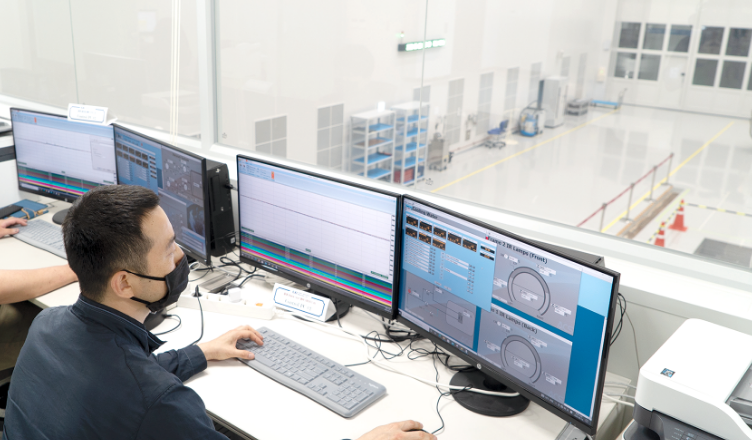

궤도환경시험 운영실

우주 위성 궤도상에서 노출될 수 있는 극저온·고온, 진공 등의 환경에서 위성체 및 구성품의 기능 신뢰성 확인 시험

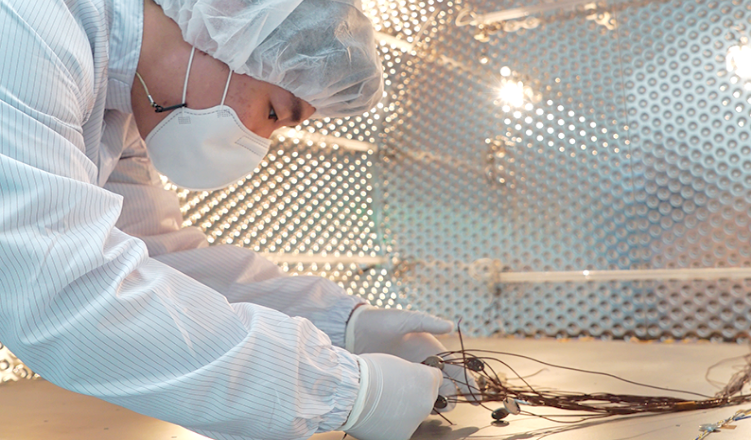

중형 Bake-out 준비 작업

우주 위성 궤도상에서 노출될 수 있는 극저온·고온, 진공 등의 환경에서 위성체 및 구성품의 기능 신뢰성 확인 시험

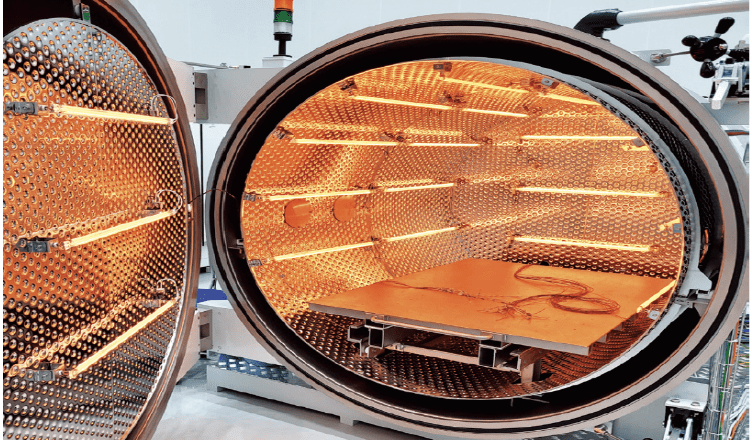

중형 Bake-out 장비

우주 위성 궤도상에서 노출될 수 있는 극저온·고온, 진공 등의 환경에서 위성체 및 구성품의 기능 신뢰성 확인 시험

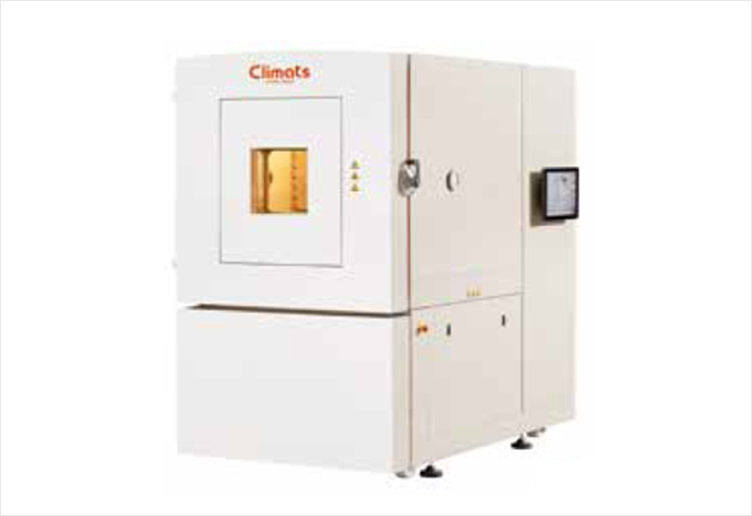

소형 열주기 시험 장비

우주 위성 궤도상에서 노출될 수 있는 극저온·고온, 진공 등의 환경에서 위성체 및 구성품의 기능 신뢰성 확인 시험

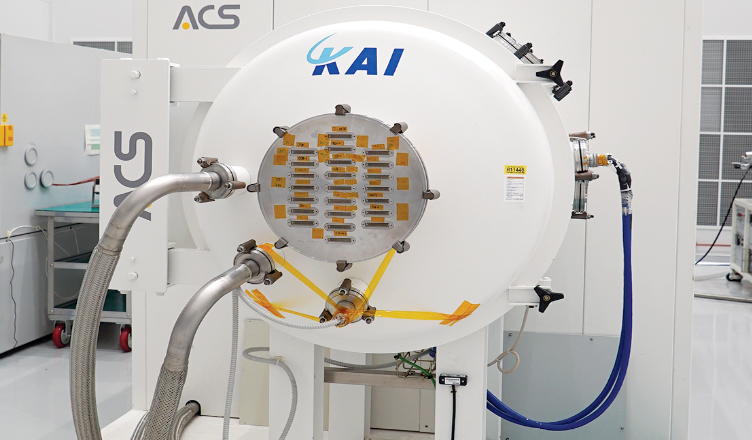

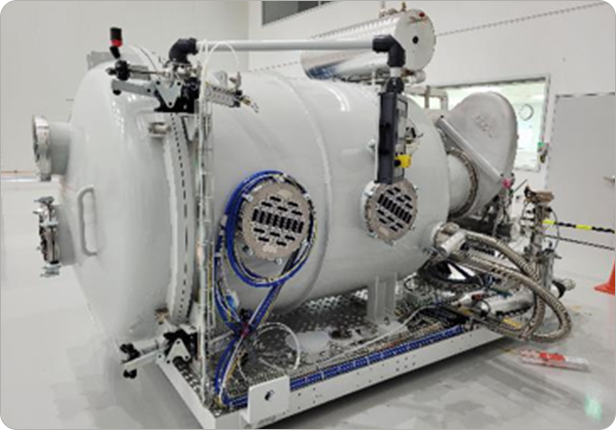

소형 열진공 시험 장비

우주 위성 궤도상에서 노출될 수 있는 극저온·고온, 진공 등의 환경에서 위성체 및 구성품의 기능 신뢰성 확인 시험

대형 열진공 시험장비
중형 열진공 시험장비
소형 열진공 시험장비
중형 열주기 시험장비
소형 열주기 시험장비 (ACS)
중형 Bake-out 시험장비

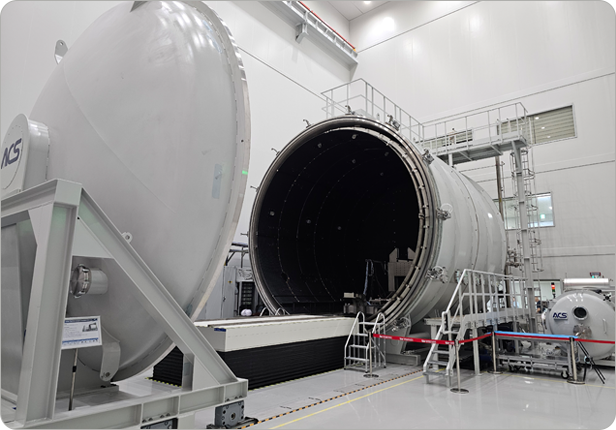

대형 열진공 시험장비 ACS

  • Working Diameter 5.7 m((D) x 6.0 m(L)
  • Thermal system LN2 circulation in shroud (min -180 ℃)
  • Thermocouple 300 ch. (T-type)
  • Power supply system 100 ea (150V, 5A)
  • Vacuum less than 1.0E-6 torr (blank)
  • Max load 3.0 ton

중형 열진공 시험장비 (ACS)

  • Working Diameter 2.5 m((D) x 2.0 m(L)
  • Temperature Range -150.0~120.0 ℃
  • Temperature change rate 0.5~5.0 ℃/min
  • Thermocouple 300 ch. (T-type)
  • Vacuum less than 1.0E-6 torr (blank)
  • Max load 300 kg
  • Base plate(thermal plate) 1.6 m(W) x 1.4 m(L)

소형 열진공 시험장비 (ACS)

  • Working Diameter 1.2 m((D) x 1.5 m(L)
  • Temperature Range -70.0~125.0 ℃
  • Temperature change rate 0.5~6.0 ℃/min
  • Thermocouple 20 ch. (T-type)
  • Vacuum less than 1.0E-6 torr (blank)
  • Max load 200 kg
  • Base plate(thermal plate) 0.8 m(W) x 1.25 m(D)

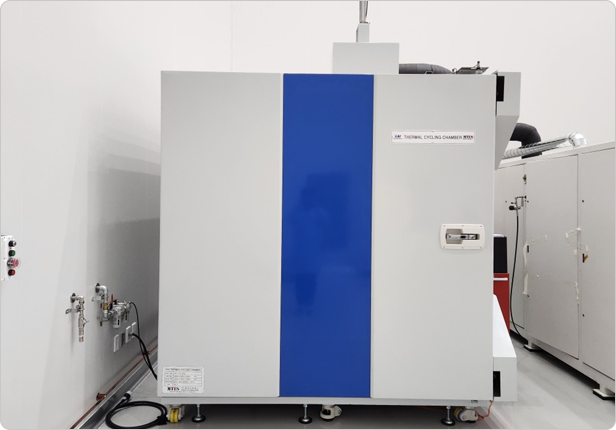

중형 열주기 시험장비 (MTES)

  • Working Diameter 2.0 m(W) x 2.0 m(L) x 2.0 m(H)
  • Temperature Range -100~180˚C
  • Humidity range 10~98 %
  • Thermocouple 20 ch. (T-type)
  • Max load 200 kg

소형 열주기 시험장비 (ACS)

  • Working Diameter 1.0 m(W) x 1.0 m(L) x 1.0 m(H)
  • Temperature Range -150~180˚C
  • Thermocouple 40 ch. (T-type)
  • Max load 100 kg

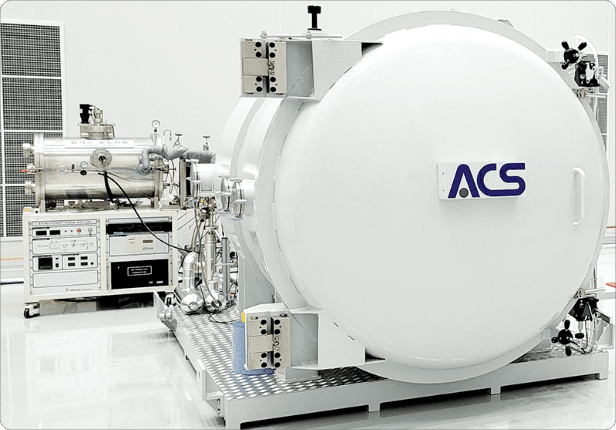

중형 Bake-out 시험장비 (ACS)

  • Working Diameter 1.6 m(D) x 1.8 m(L)
  • Thermal system IR heater (T=~125 ℃)
  • Temperature change rate 0.5~5.0 ℃/min
  • Thermocouple 20 ch. (T-type)
  • Vacuum less than 1.0E-6 torr(blank)
  • Max load 200 kg
  • Base plate(thermal plate) 1.1 m(W) x 1.5 m(L)
  • Auxiliary system TQCM
