우주 환경시험

위성체 발사 시 가해지는 진동·음향 하중과 위성체가 발사체로부터 분리될 때 발생되는 파이로 하중에 대한 위성체 및 구성품의 건전성 및 기능 신뢰성 확인 시험

발사환경시험

(Launch Environment Test)

발사 환경시험은 위성체 발사 시 가해지는 진동·음향 하중과 위성체가 발사체로부터 분리될 때 발생되는 파이로 하중에 대한 위성체 및 구성품의 건전성 및 기능 신뢰성을 확인하기 위해 시험을 수행하고 있습니다.
시험 장비로는 진동시험, 파이로 충격시험, 질량특성시험 장비가 완비되어 있으며 향후 음향시험 장비도 구축 예정입니다.

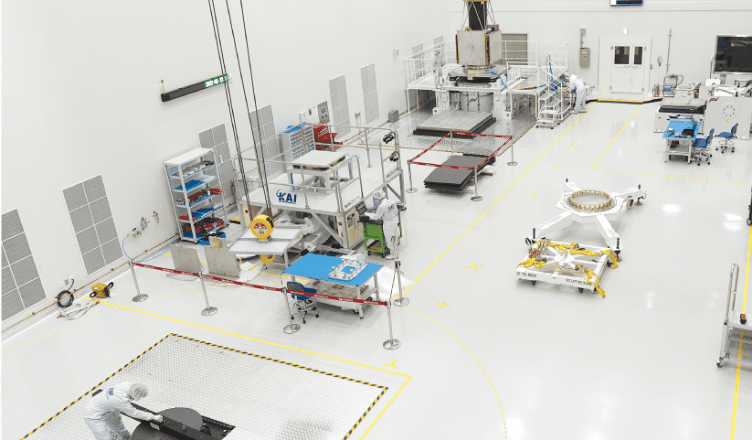

발사환경 시험장

위성체 발사 시 가해지는 진동·음향 하중과 위성체가 발사체로부터 분리될 때 발생되는 파이로 하중에 대한 위성체 및 구성품의 건전성 및 기능 신뢰성 확인 시험

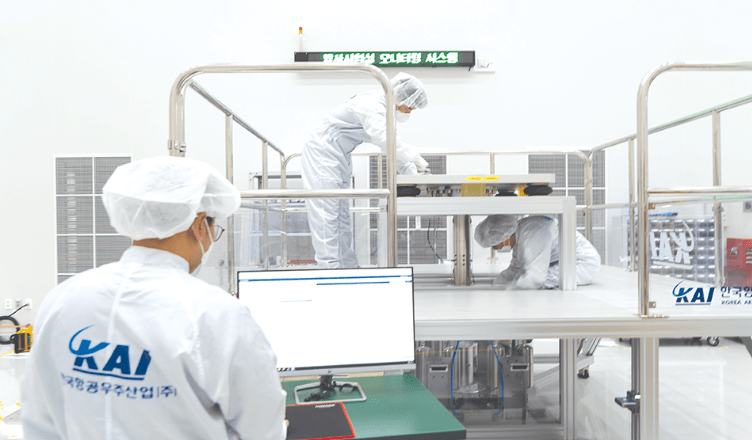

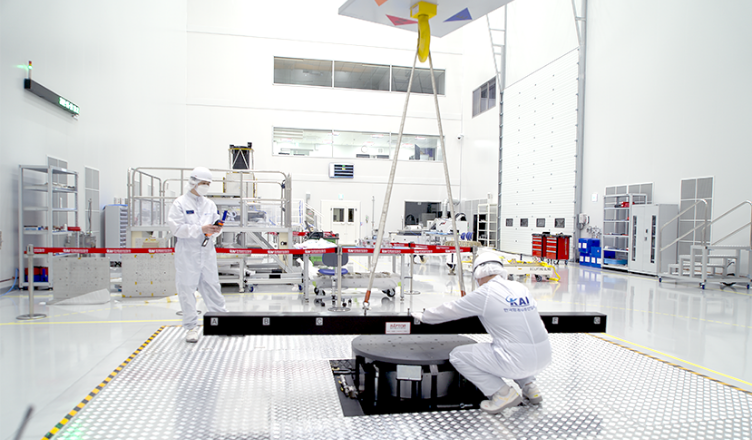

질량특성시험 장비

위성체 발사 시 가해지는 진동·음향 하중과 위성체가 발사체로부터 분리될 때 발생되는 파이로 하중에 대한 위성체 및 구성품의 건전성 및 기능 신뢰성 확인 시험

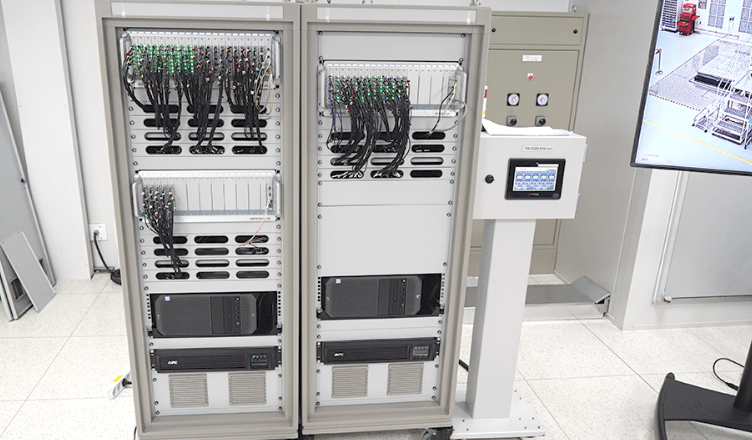

진동시험 데어터 획득장치

위성체 발사 시 가해지는 진동·음향 하중과 위성체가 발사체로부터 분리될 때 발생되는 파이로 하중에 대한 위성체 및 구성품의 건전성 및 기능 신뢰성 확인 시험

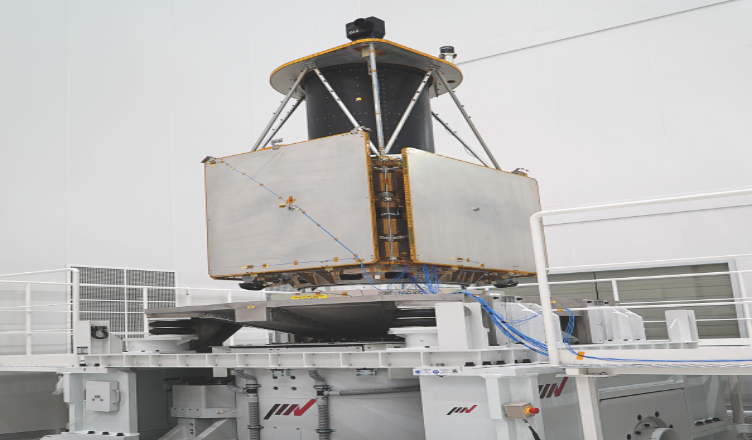

위성체 진동시험 장비

위성체 발사 시 가해지는 진동·음향 하중과 위성체가 발사체로부터 분리될 때 발생되는 파이로 하중에 대한 위성체 및 구성품의 건전성 및 기능 신뢰성 확인 시험

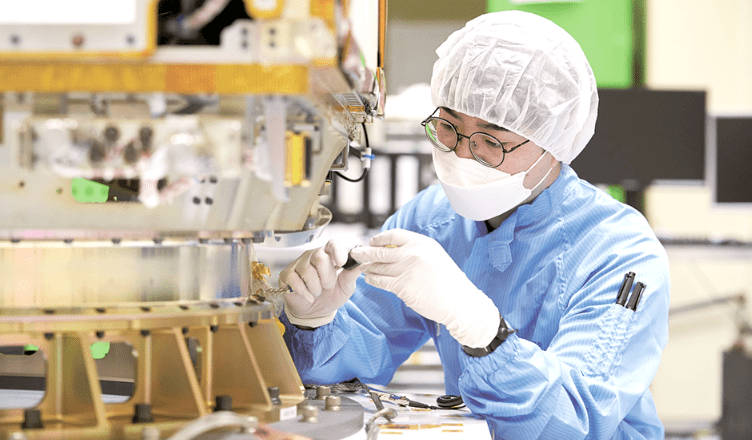

위성 환경시험 설치 모습

위성체 발사 시 가해지는 진동·음향 하중과 위성체가 발사체로부터 분리될 때 발생되는 파이로 하중에 대한 위성체 및 구성품의 건전성 및 기능 신뢰성 확인 시험

충격시험 장비

위성체 발사 시 가해지는 진동·음향 하중과 위성체가 발사체로부터 분리될 때 발생되는 파이로 하중에 대한 위성체 및 구성품의 건전성 및 기능 신뢰성 확인 시험

대형 진동 시험장비 (K350/SA36HAM)
중형 진동 시험장비 (K125/18HAM)
소형 진동 시험장비
충격 시험장비
질량특성 시험장비

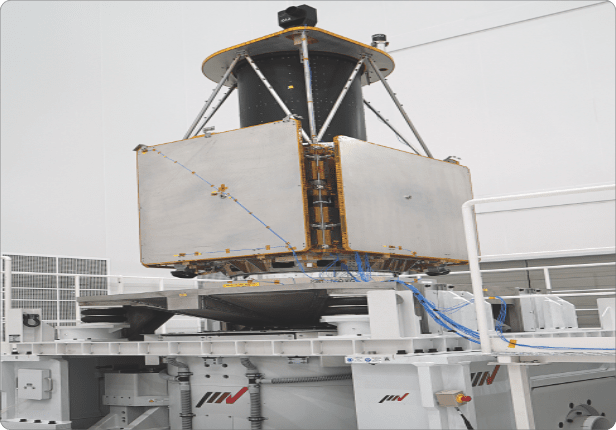

대형 진동 시험장비 (K350/SA36HAM)

  • Sine force 350 kN
  • Random force 315 kN rms
  • Frequency range 5~2,000 Hz
  • Head expander 2.0 m (Circular type)
  • Slip table 2.0 m x 2.0 m (Square type)
  • Maximum payload 4,000 kg
  • DAQ system LMS-TestLab, max. 300 channel

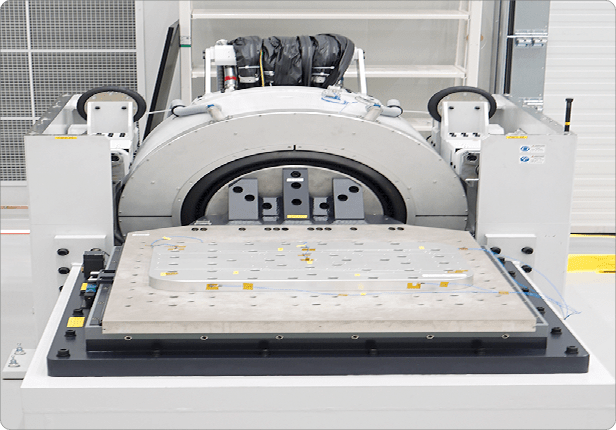

중형 진동 시험장비 (K125/18HAM)

  • Sine force 125 kN
  • Random force 125 kN rms
  • Frequency range 5~2,500 Hz
  • Head expander 1.0 m (Circular type)
  • Slip table 1.0 m x 1.0 m (Square type)
  • Maximum payload 2,000 kg
  • DAQ system LMS-TestLab, max. 300 channel

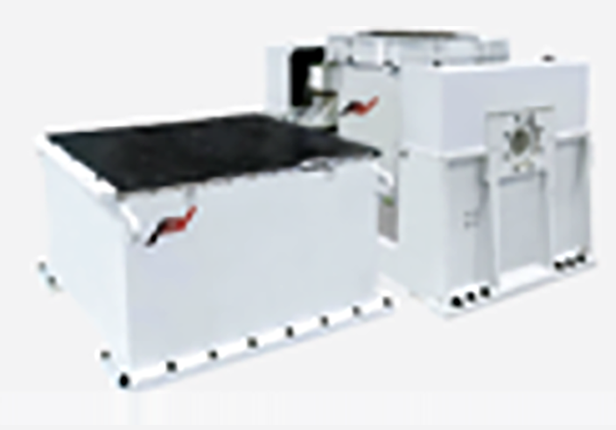

소형 진동 시험장비

  • Sine force 61.7 kN
  • Random force 61.7 kN rms
  • Frequency range 5~2,500 Hz
  • Head expander 0.6 m (Circular type)
  • Slip table 0.6 m x 0.6 m (Square type)
  • Maximum payload 1,000 kg
  • DAQ system LMS-TestLab, max. 40 channel

충격 시험장비

  • Max. Acceleration 5,000 g
  • Frequency range 100~10,000 Hz
  • Heel frequency 1,000~2,000 Hz
  • Table Size 1 m x 1 m (square type)
  • Response spectrum tolerance ±6 dB
  • DAQ system LMS-TestLab, max. 16 ch.

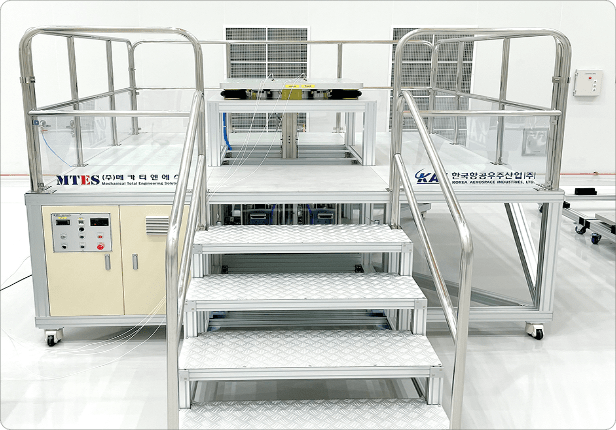

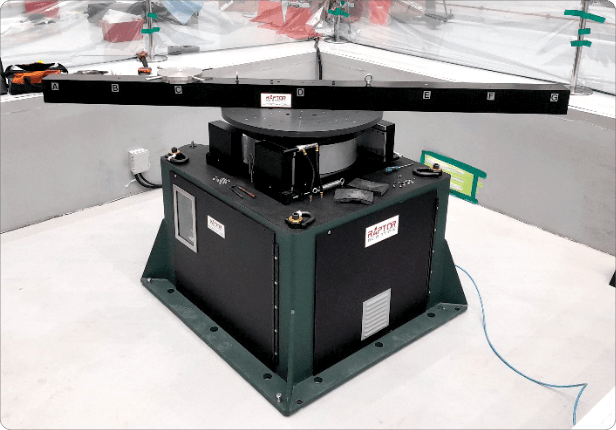

질량특성 시험장비

  • Payload weight range 22 kg - 3,200 kg
  • Maximum static imbalance 92,000 kg·mm
  • Center of gravity accuracy 0.1 % of measured moment + 5.8 kg·mm
  • Center of gravity sensitivity 4.0 kg·mm
  • Moment of inertia accuracy 0.15 % of test part inertia + 17,265 kg·㎟
  • Interface plate diameter 1,016 mm
  • Table spin speed range 30~200 rpm
